Автоматические выключатели: модульные или литые — экспертный взгляд на выбор

Когда заказчик задает вопрос, какие автоматические выключатели ставить, модульные или литые, за этим почти всегда скрывается более важная задача. Нужно не просто выбрать аппарат из каталога, а понять, как он будет вести себя в конкретной сети, при конкретных токах, режимах нагрузки, условиях обслуживания и требованиях к отказоустойчивости. На бумаге оба типа решают одну и ту же функцию, защищают линию и оборудование от перегрузки и короткого замыкания. На практике разница между ними заметна уже на этапе компоновки щита, а потом проявляется в эксплуатации, селективности, ремонтопригодности и бюджете.

Я не раз сталкивался с ситуацией, когда модульные автоматы ставили туда, где им объективно тесно по возможностям, просто потому, что они привычнее монтажнику и дешевле на старте. Были и обратные примеры, когда литые выключатели закладывали в небольшие распределительные узлы без реальной необходимости, что увеличивало смету, усложняло обслуживание и не давало ощутимого выигрыша по надежности. Поэтому вопрос “АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ: МОДУЛЬНЫЕ ИЛИ ЛИТЫЕ” лучше рассматривать не как спор двух технологий, а как инженерный выбор под конкретную систему.

Сначала о разнице, без маркетинга

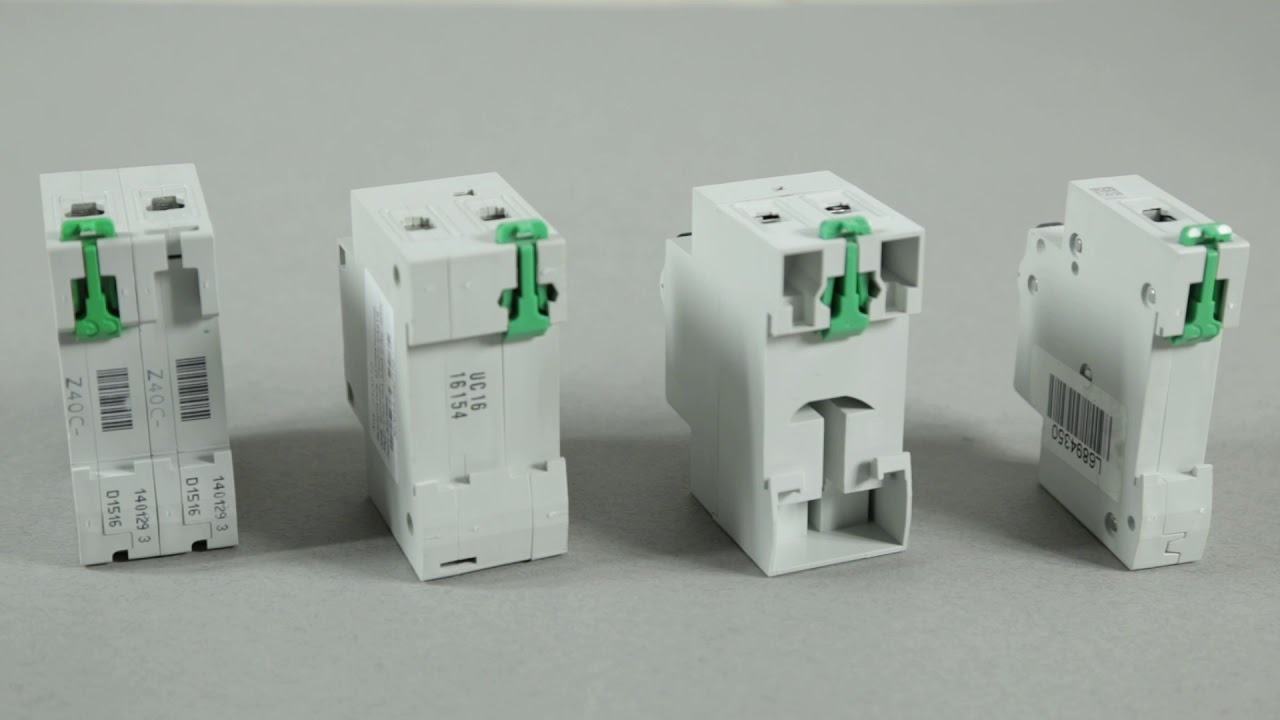

Модульный автоматический выключатель, он же MCB в международной терминологии, это аппарат, рассчитанный в первую очередь на установку в распределительных щитах на DIN-рейку. Его сильные стороны понятны любому, кто хотя бы раз собирал квартирный, офисный или легкий промышленный щит. Он компактный, массовый, доступный по цене, быстро монтируется, легко заменяется и хорошо закрывает типовые задачи на токах малого и среднего уровня.

Литой автоматический выключатель, часто обозначаемый как MCCB, это уже другой класс аппаратов. У него, как правило, выше предельная отключающая способность, шире диапазон номиналов, больше возможностей по настройке защит, выше механическая и термическая устойчивость. Он занимает больше места, стоит дороже, требует более внимательного подбора и обычно появляется там, где сеть уже не терпит упрощений.

На этом месте нередко возникает опасное упрощение: модульный автомат для “простого”, литой для “серьезного”. Формально мысль удобная, но в реальном проектировании она слишком груба. Бывает, что сеть по токам умеренная, но по требованиям к селективности и надежности уже просит литой аппарат. Бывает наоборот, линия мощная по названию, но фактические рабочие режимы и архитектура распределения позволяют корректно обойтись модульным решением.

Где проходит практическая граница

Одна из самых частых ошибок, которую я вижу в небольших производственных объектах, это перенос бытовой логики на промышленное распределение. В квартирных и офисных щитах модульные автоматы работают превосходно, если правильно выбраны характеристика, номинал, сечение кабеля и уровень ожидаемого тока короткого замыкания. Но когда речь идет о вводе в цех, линии на крупные двигатели, распределении по этажным или силовым щитам с серьезной нагрузкой, требования меняются.

Граница между модульным и литым выключателем определяется не только током. Да, номинальный ток важен. Но еще важнее четыре вещи: отключающая способность, возможность настройки защиты, селективность с нижестоящими аппаратами и условия эксплуатации. Если проектировщик смотрит только на амперы, он рискует собрать щит, который в штатном режиме работает отлично, а в аварийном ведет себя непредсказуемо.

Например, для распределительного щита небольшого торгового объекта можно увидеть вводной аппарат на 125 А. Если расчетный ток короткого замыкания в точке установки умеренный, а схема проста, модульный автомат высокого класса исполнения может быть достаточным. Но если этот же щит стоит близко к трансформатору, ток КЗ выше, а ниже по схеме десятки отходящих линий, уже возникает вопрос не только отключения, но и избирательности. Здесь литой автомат с регулируемым тепловым и электромагнитным расцепителем дает совсем иной уровень управляемости.

Отключающая способность, о которой вспоминают слишком поздно

Самая неприятная история с автоматическим выключателем начинается не тогда, когда он “неудобный” или “дорогой”, а тогда, когда он оказывается слабее реального аварийного режима. В каталогах часто смотрят на номинальный ток и характеристику B, C или D, если речь о модульных аппаратах. Но предельная отключающая способность, условные 4,5 кА, 6 кА, 10 кА и выше, это не декоративная цифра.

Если в точке установки возможен ток короткого замыкания выше, чем способен безопасно отключить автомат, аппарат может разрушиться, сварить контакты или не обеспечить требуемую защиту. Для конечного пользователя это звучит как редкий крайний случай. Для инженера это базовый параметр, который нельзя угадывать.

Литые выключатели в этом плане обычно дают больший запас. Особенно это заметно на вводах, в ГРЩ, ВРУ, силовых распределительных шкафах, рядом с мощными трансформаторами и генераторами. Там, где сеть “жесткая”, а энергия короткого замыкания высокая, литой автомат нередко становится не роскошью, а нормой.

Я видел объект, где подрядчик решил сэкономить и заменить часть литых вводных аппаратов на модульные с подходящим номиналом по току. На холостом запуске все выглядело нормально. Проблема вскрылась при проверке расчетов после изменения схемы питания: ток КЗ в одном из узлов вырос настолько, что запас по отключающей способности фактически исчез. Пришлось переделывать щит, а экономия растворилась в стоимости переделки, простое и повторной закупке.

Настройка защит, тот фактор, который меняет весь класс решения

Модульный автомат в типовом исполнении прост и хорош именно тем, что почти не требует “тонкой игры”. Выбирается номинал, характеристика срабатывания, проверяется совместимость с кабелем и нагрузкой, дальше аппарат выполняет свою работу. Для конечных групп это удобно и часто оптимально.

Но как только в системе появляется задача обеспечить грамотную селективность между несколькими ступенями защиты, модульный аппарат быстро достигает предела своих возможностей. У литого выключателя могут быть регулируемые уставки по тепловой защите, мгновенному отключению, иногда выдержке времени. Это позволяет “развести” защиту по уровням так, чтобы при аварии отключалась именно поврежденная ветвь, а не весь объект целиком.

Для бизнеса эта разница быстро переводится в деньги. Одно дело, когда при коротком замыкании в одной отходящей линии отключается только она. Совсем другое, когда из-за недостаточной селективности падает весь щит или половина цеха. В первом случае у вас локальная неисправность. Во втором простой, потеря продукции, жалобы арендаторов, вызовы дежурного персонала и поиск причины в темноте.

В сетях с электродвигателями, частотными преобразователями, компрессорами, насосами и технологическими пусками возможность корректной настройки защиты особенно ценна. Стандартный модульный автомат иногда приходится завышать по номиналу или выбирать характеристику с более поздним электромагнитным срабатыванием, чтобы избежать ложных отключений на пусковых токах. Это рабочий прием, но он не всегда красив с точки зрения защиты кабеля и оборудования. Литой аппарат здесь часто позволяет добиться более точного компромисса.

Модульные выключатели, где они действительно сильнее

Было бы ошибкой описывать модульные автоматы как некое “облегченное” решение, пригодное только для квартир. Это давно не так. Современные модульные аппараты достойных производителей уверенно работают в коммерческих, административных и легких промышленных системах, если их применяют в рамках строительный портал расчетных возможностей.

Их главная сила в рациональности. Щит на модульных аппаратах проще собрать, проще расширить, проще обслужить. Если нужно добавить линию, переразвести группы, заменить аппарат после диагностики, все это делается быстро. В эксплуатации такой щит понятен не только инженеру-проектировщику, но и штатному электрику объекта.

Особенно хороши модульные решения в распределении по конечным потребителям: освещение, розеточные сети, небольшие кондиционеры, офисная техника, маломощное оборудование, отдельные бытовые и хозяйственные линии. Они выигрывают и по плотности монтажа, и по скорости сборки, и по общей стоимости шкафа. Иногда именно экономия места становится решающим фактором, особенно в условиях реконструкции, когда существующая ниша или щитовая уже диктует жесткие ограничения.

Есть и еще один нюанс, о котором редко говорят в рекламных материалах. Чем проще система, тем опаснее переусложнение. Если объект по своей природе не требует развитых настроек защиты и мощных вводных аппаратов, установка литых автоматов “на всякий случай” может сделать схему дороже и тяжелее в обслуживании без реального эффекта для надежности.

Литые выключатели, где они окупают себя без споров

Литые автоматы оправданы не только на больших токах, хотя именно там их чаще всего и ставят. Их сильная сторона в том, что они хорошо работают в узлах, где отказ аппарата или невыборочное отключение обходятся слишком дорого. Это может быть главный ввод, секционный выключатель, питание критичной технологической линии, ввод в этажный или силовой щит крупного объекта.

В реальной практике литой аппарат часто выбирают не потому, что “модульный не выдержит”, а потому что нужен больший запас по термодинамической стойкости, большее число коммутационных возможностей, лучшая координация с вышестоящей и нижестоящей защитой. Если система питания живая, меняется по нагрузке, расширяется, получает новые линии, резервирование, генератор, АВР, литой выключатель дает проектировщику заметно больше свободы.

Отдельная тема, отключение и обслуживание под нагрузкой. У литых аппаратов, особенно в грамотной щитовой сборке, обычно лучше организованы аксессуары, приводы, сигнальные контакты, независимые расцепители, моторные механизмы, блокировки и прочая аппаратная логика. Для автоматизации и диспетчеризации это серьезный плюс.

Когда цена вводит в заблуждение

Если сравнивать только стоимость одного аппарата, модульный автомат почти всегда выглядит привлекательнее. Но стоимость решения, это не только цена на полке. Есть еще габариты шкафа, шины, аксессуары, трудозатраты на сборку, сложность настройки, возможные потери от простоя, удобство эксплуатации и вероятность доработок.

Иногда литой автомат дороже на старте, но дешевле на жизненном цикле. Особенно если он позволяет избежать каскадного отключения, проще встраивается в систему АВР, держит реальные аварийные режимы с запасом и не требует переделки после роста нагрузки. В других случаях происходит обратное: объект небольшой, режимы спокойные, а заказчик переплачивает за функциональность, которой никогда не воспользуется.

Полезно задавать себе не вопрос “что дешевле”, а вопрос “какой риск я покупаю или убираю”. Если экономия на вводном аппарате создает вероятность отключения всего объекта из-за аварии на одной линии, это плохая экономия. Если же литой автомат ставится туда, где нет ни сложной селективности, ни высоких токов КЗ, ни критичной нагрузки, это уже избыточность.

На что смотреть при выборе в первую очередь

Вот краткий перечень параметров, которые действительно стоит проверить до выбора типа аппарата:

1. Расчетный рабочий ток и перспективу роста нагрузки.
2. Ожидаемый ток короткого замыкания в точке установки.
3. Требования к селективности с соседними ступенями защиты.
4. Характер нагрузки, особенно двигатели, пусковые токи, преобразовательная техника.
5. Условия эксплуатации, температура, запыленность, доступность обслуживания.

Если хотя бы по двум-трем пунктам картина выходит за рамки простой распределительной сети, имеет смысл серьезно рассматривать литой выключатель, как минимум на верхних уровнях схемы.

Ошибки, которые встречаются чаще всего

Самая массовая ошибка, выбор автомата “по току нагрузки” без проверки токов короткого замыкания. Это встречается и в небольших объектах, и в коммерческих проектах. Вторая ошибка, отсутствие анализа селективности. Щит может быть собран аккуратно, кабель подобран верно, но при первой аварии отключится не поврежденная ветка, а ввод. Третья ошибка, механический перенос решений из прошлых объектов. Если одна схема работала в офисе, это не значит, что она годится для склада, ресторана или мастерской.

Есть и более тонкая проблема. Некоторые проектировщики закладывают литой аппарат, но не используют его возможностей. Ставят модель с регулировками, а уставки оставляют “по умолчанию”, без координации с нижестоящей защитой. Формально аппарат установлен дорогой и правильный. По факту половина потенциала потеряна.

С модульными аппаратами ситуация зеркальная. Иногда их ругают за ложные срабатывания, хотя причина не в классе изделия, а в неверной характеристике, плохом качестве контактов, нагреве в тесном щите или неучтенных пусковых токах. Хороший модульный автомат, установленный по расчету, работает предсказуемо и долго.

Небольшое сравнение на реальных сценариях

Для квартиры, коттеджа, небольшого офиса, салона, кафе без тяжелого технологического оборудования выбор чаще всего очевиден. Основная масса защит, модульные автоматы. На вводе тоже часто модульный аппарат, если токи и отключающая способность это позволяют.

Для магазина с холодильным оборудованием, вентиляцией и несколькими распределительными щитами уже нужно считать внимательнее. Конечные группы могут оставаться на модульных автоматах, но ввод или межщитовые линии нередко разумнее защищать литыми аппаратами.

Для цеха, мастерской, насосной, серверной инженерной инфраструктуры крупного здания, объекта с резервным питанием или генератором вопрос “модульные или литые” обычно решается комбинированно. Верхний уровень схемы, литые выключатели. Конечное распределение, модульные. Это не компромисс в плохом смысле, а нормальная архитектура, где каждый тип аппарата работает в своей зоне эффективности.

Комбинированный подход почти всегда лучший

На практике я чаще всего рекомендую не противопоставлять эти два класса, а грамотно сочетать их. Верхний уровень распределения требует устойчивости, настройки, запаса по отключающей способности и селективности. Здесь литые автоматы смотрятся убедительно. Нижний уровень, где важны компактность, скорость сборки, простота обслуживания и разумная цена, логично строить на модульных аппаратах.

Такой подход хорош еще и тем, что делает систему понятной. Ввод и магистрали защищены серьезными аппаратами с нужными уставками. Групповые линии собраны на стандартизированных модульных устройствах, которые легко обслуживать. При расширении объекта вы не ломаете всю архитектуру, а наращиваете ее по понятной логике.

Несколько практических ориентиров для заказчика

Если убрать каталог, бренды и маркетинговые обещания, заказчику полезно спросить у проектировщика или сборщика щита всего о нескольких вещах:

• Какой расчетный ток короткого замыкания в точке установки аппарата?
• Будет ли обеспечена селективность между вводом и отходящими линиями?
• Нужны ли регулируемые уставки защиты или достаточно фиксированных?
• Что произойдет при аварии на одной конечной линии, отключится ветка или весь щит?
• Есть ли запас под будущее увеличение нагрузки?

Если на эти вопросы отвечают неуверенно или общими словами, выбор аппаратов, скорее всего, делается по привычке, а не по инженерной логике.

Что я бы выбрал в типовых случаях

Если речь идет о частном доме с обычным набором потребителей, хорошем расчете линий и корректной сборке щита, модульные автоматы закрывают задачу полностью. Если это административное здание с несколькими щитами, лифтовым оборудованием, вентиляцией и длинной системой распределения, я бы внимательно смотрел в сторону литых аппаратов на вводах и магистралях. Для небольшого производства, где есть двигатели, компрессоры, станки и риск тяжелых аварийных режимов, экономить на верхнем уровне защиты точно не стоит.

При этом я не сторонник идеи “чем мощнее аппарат, тем лучше”. Хорошая защита не равна максимально дорогой защите. Хорошая защита, это та, которая соответствует сети, грамотно настроена и предсказуемо работает в аварии.

Главное различие, которое понимаешь не по каталогу

Каталог показывает токи, размеры, характеристики, отключающую способность. Но в реальной жизни разница между модульным и литым автоматическим выключателем ощущается в момент неисправности. Один тип хорош тем, что быстро и экономично защищает типовые линии. Другой тем, что дает контроль над сложной системой и сохраняет работоспособность объекта там, где цена ошибки слишком высока.

Поэтому вопрос “АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ: МОДУЛЬНЫЕ ИЛИ ЛИТЫЕ” не имеет универсального ответа в одну строку. Для конечных групп и простых сетей модульные аппараты часто оптимальны. Для вводов, магистралей, узлов с высокими токами КЗ, повышенными требованиями к селективности и надежности, литые выключатели обычно предпочтительнее. А в большинстве серьезных проектов лучший результат дает не выбор одного лагеря, а грамотная комбинация обоих решений.

Если подходить к задаче именно так, без стереотипов и без попытки сэкономить на неправильном месте, система защиты получается не просто формально корректной. Она становится устойчивой, предсказуемой и спокойной в эксплуатации, а это и есть главный признак качественного электротехнического решения.
